Vzduchem chlazené tepelné čerpadlo EVI
  • Vzduchem chlazené tepelné čerpadlo EVIVzduchem chlazené tepelné čerpadlo EVI

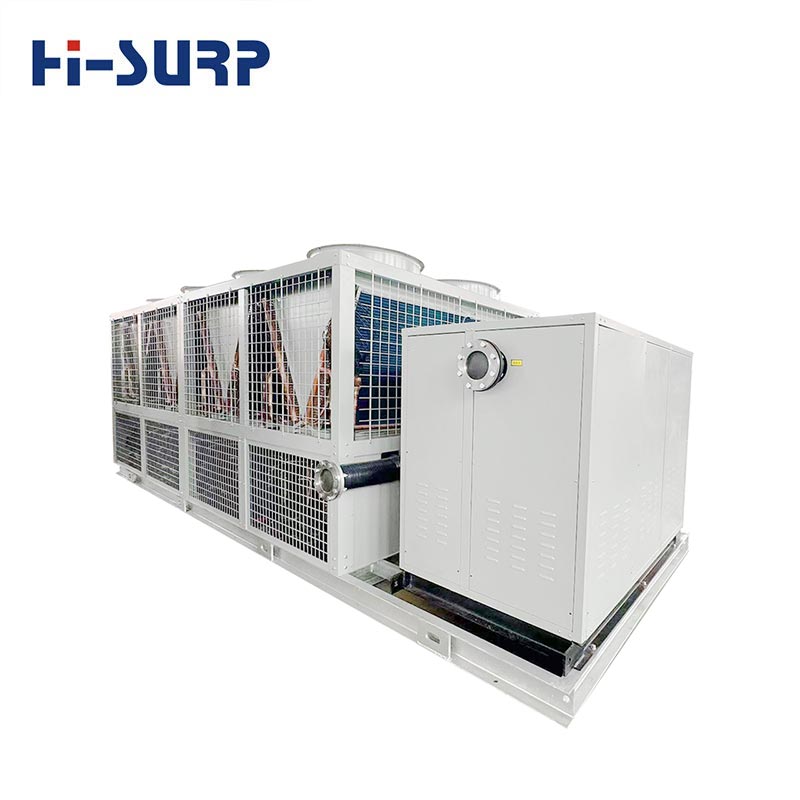

Vzduchem chlazené tepelné čerpadlo EVI

Vzduchem chlazené tepelné čerpadlo Hisurp EVI je vysoce výkonná jednotka s vysokou kvalitou, která využívá technologii vylepšeného vstřikování páry (EVI) založenou na tradičních vzduchem chlazených chladičích/tepelných čerpadlech. Je zvláště vhodný pro projekty s vysokými požadavky na topný výkon v prostředí s nízkou teplotou (jako jsou severní oblasti, chladné podnebí nebo scénáře procesního vytápění).

Co je EVI

EVI (vylepšené vstřikování páry) pro vzduchem chlazené tepelné čerpadlo EVI je technologie, která zlepšuje kompresor výkon díky mezivstřikování plynu (elektrovstřikování). Jeho základní princip je:

  • Během procesu komprese kompresoru se část par chladiva zpracuje meziproduktem je zaveden výměník tepla;
  • To zvyšuje hmotnostní průtok a entalpii kompresoru;
  • čímž se výrazně zlepšuje výkon nízkoteplotního vytápění a účinnost systému.

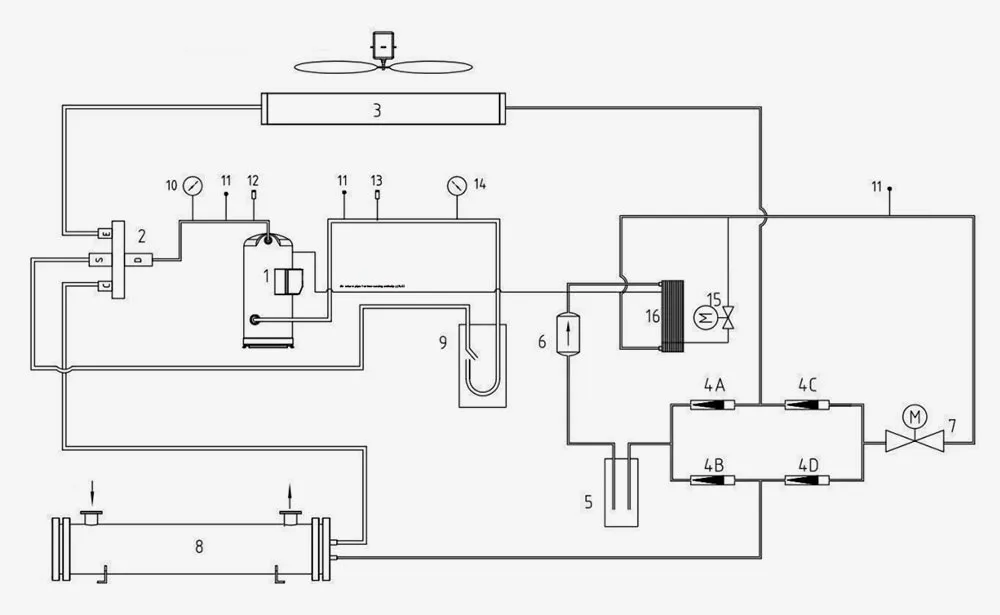

Jak funguje vzduchem chlazené tepelné čerpadlo EVI

  • 1. Scroll kompresor
  • 2. Čtyřcestný ventil
  • 3. Výměník tepla na straně vzduchu
  • 4. Zpětný ventil
  • 5. Vysokotlaký zásobník kapaliny
  • 6. Suchý filtr
  • 7. Elektronický expanzní ventil
  • 8. Plášťový a trubkový výměník tepla
  • 9. Separátor plyn-kapalina
  • 10. Vysokotlaký měřič (vynechán)
  • 11. Procesní jehlový ventil
  • 12. Vysokotlaký spínač
  • 13. Nízkotlaký spínač
  • 14. Nízkotlaký měřič (vynechán)
  • 15. Elektronický expanzní ventil zvyšující entalpii
  • 16. Ekonomizér zvyšující entalpii plynu


Poznámka: Dvojitá čára je chladicí cyklus, jedna čára je cyklus zvýšení entalpie proudu

How does EVI Air Cooled Heat Pump work

Během topného provozu odolného vzduchem chlazeného tepelného čerpadla EVI je trasa cirkulace chladiva: kompresor 1 → čtyřcestný ventil 2 → trubkový výměník tepla 9 → zpětný ventil 4B → vysokotlaký zásobník kapaliny 5 → suchý filtr 6 → elektronický expanzní ventil 7 → zpětný ventil 4C → výměník tepla na straně vzduchu 3 → čtyřcestný ventil 2 → plyn-kapalina oddělovač 9 → kompresor 1

Okruh zvýšení entalpie proudu je: Výstup deskového výměníku → zvýšení entalpie elektronická expanze ventil → deska výměník tepla → tlumič → kompresor

Tento diagram je jeden systém a druhý systém je konzistentní s tímto systémem.

Vlastnosti

Strong Heating Capacity at Low Temperatures

Silný topný výkon při nízkých teplotách

U běžných vzduchem chlazených tepelných čerpadel dochází k výraznému poklesu výkonu pod -5℃.
Pokročilá vzduchem chlazená tepelná čerpadla EVI mohou pracovat stabilně při okolní teplotě -20 °C nebo dokonce nižší.

Significantly Improved Heating Capacity

Výrazně zlepšený topný výkon

Topný výkon se zvýší o 20%~40% za podmínek nízké teploty.

Higher Energy Efficiency

Vyšší energetická účinnost

Zlepšené COP a snížená provozní spotřeba energie.

Safer Compressor Operation

Bezpečnější provoz kompresoru

Účinně snižuje teplotu výfukových plynů a minimalizuje riziko přehřátí.

Příprava před instalací

1. Při přepravě na místo instalace musí být vzduchem chlazené tepelné čerpadlo EVI pečlivě zkontrolováno podle balícího seznamu všech položek. Pokud dojde k jakémukoli poškození nebo chybějící části, musí to být okamžitě informováno továrně Hisurp.
2. Uživatel poskytne nedeformovatelný pevný základ nebo betonový základ. Základ by měl být plochý a měl by unést váhu samotného vzduchem chlazeného tepelného čerpadla EVI: pro celou jednotku může být umístěn přímo na nosný nosník podle výkresu (viz příloha I).
3. Vzduchem chlazené tepelné čerpadlo EVI může být umístěno na dobře větraném místě, jako je střecha, balkon nebo jakákoli vhodná instalace v blízkosti klimatizačních míst. Kolem jednotky by měl být dostatek větracího prostoru a kolem přední a zadní, levé a pravé strany jednotky by nemělo být méně než 1,5 metru prostoru. V okruhu 5 metrů od výstupu vzduchu by neměly být žádné překážky ovlivňující proudění vzduchu. Vzdálenost mezi jednotkou a povrchem vstupu vzduchu jednotky nesmí být menší než 3 metry, aby se zabránilo vzájemnému ovlivňování jednotlivých jednotek a ovlivnilo normální výkon jednotky (viz příloha II).
4. Spojovací potrubí vzduchem chlazeného tepelného čerpadla EVI a samotné jednotky by měly být připraveny podle místních norem HVAC.

Projektové případy

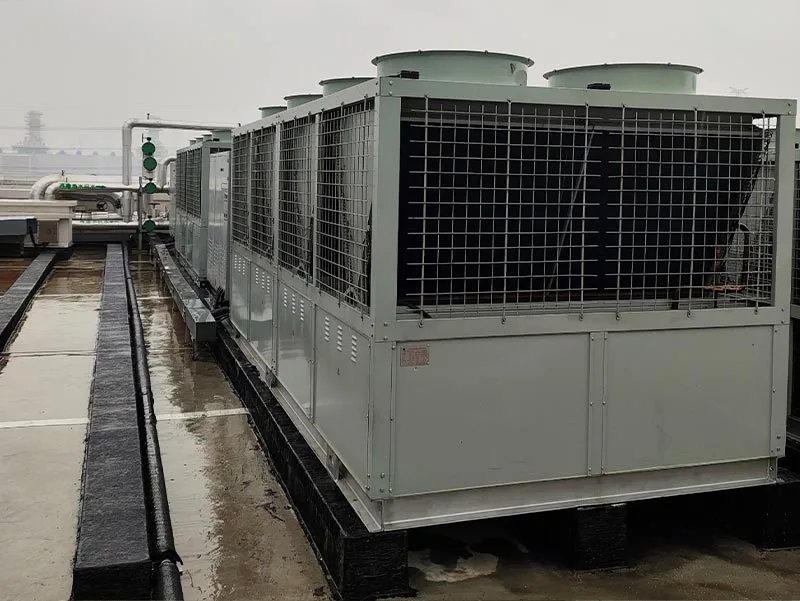

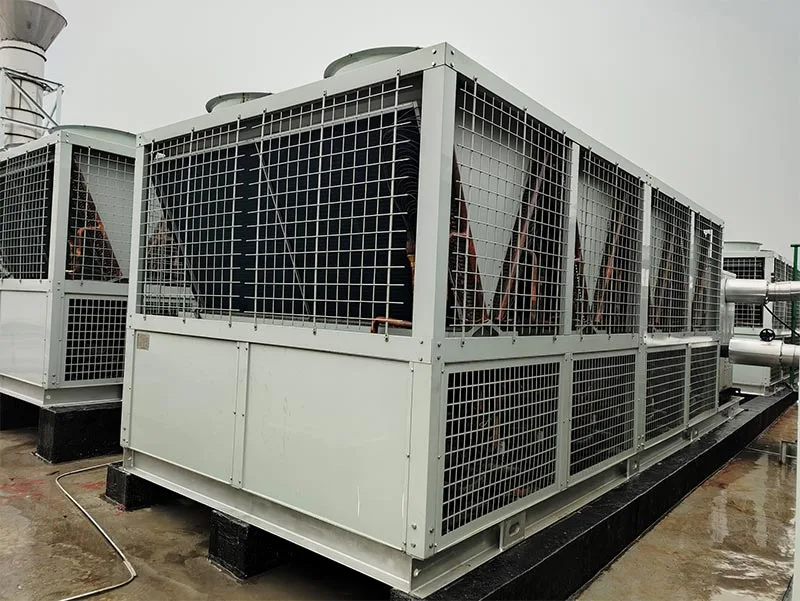

Vzduchem chlazená tepelná čerpadla EVI jsou instalována na střeše.

Project CasesProject Cases
: Vzduchem chlazené tepelné čerpadlo EVI
