Tovární přímo dělená jeřábová klimatizace

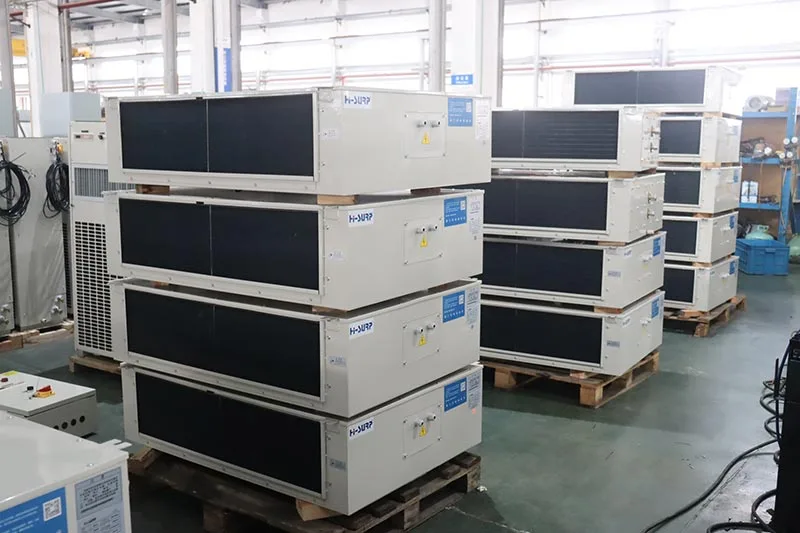

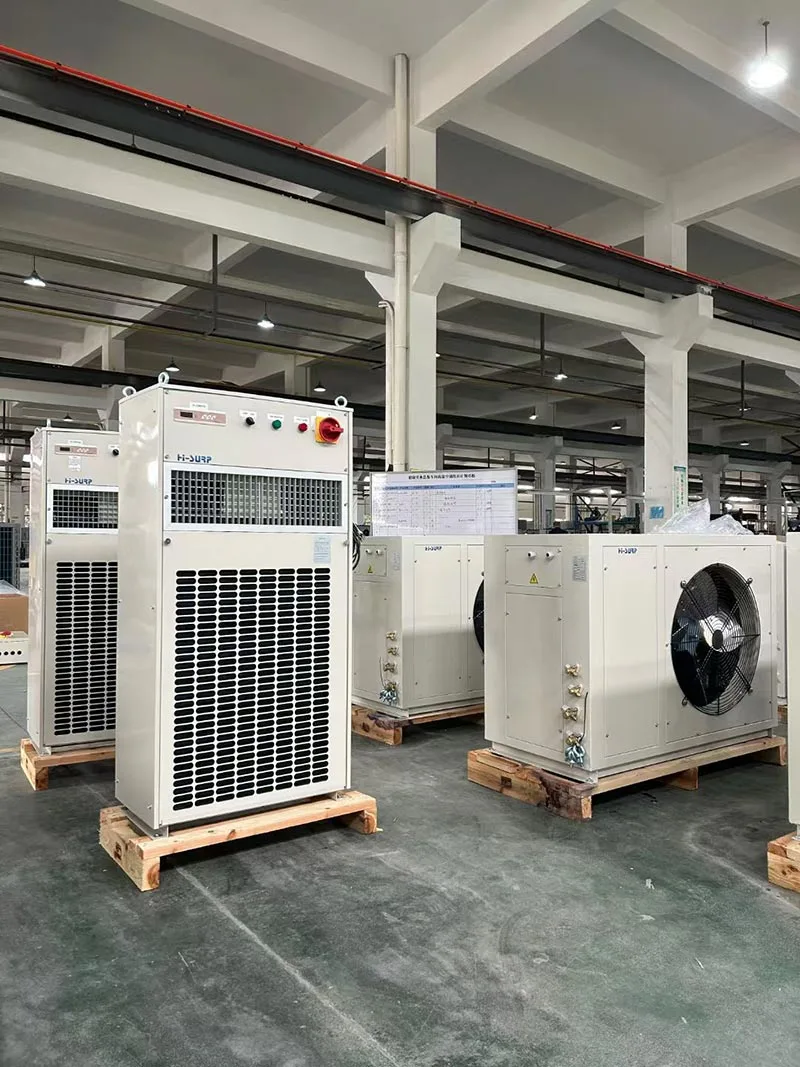

Typy splitových jeřábových klimatizací?

Existují tři typy dělených jeřábových klimatizací HISURP:

Pro dělené podlahové jeřábové klimatizace,HISURPmá řadu B, vhodná do kabin, kde je dostatečná podlahová plocha.

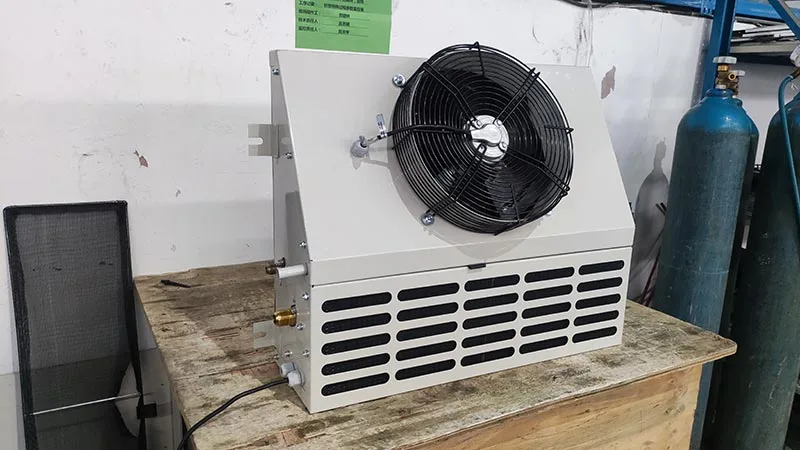

Pro dělené nástěnné jeřábové klimatizace má HISURP řadu BD/BG, podobného vzhledu, se šikmým povrchem a kompaktní velikostí. Zvláštní pozornost je třeba věnovat instalaci BG/BD (kvůli různým polohám odkapávacích van; odpařování chladiva může způsobit kondenzaci).

Pro dělené stropní jeřábové klimatizace má HISURP řadu BX, která je obvykle umístěna ve středu stropu, s výstupem vzduchu ve spodní části a vratným vzduchem na přední a zadní straně.

Přehled dělených jeřábových klimatizací HISURP

Chladicí výkon: 4~24kW

Topný výkon: 3~10kW

Chladivo: R134a, R142b, R227ea, R515B, R236fa

Napájení: AC380/400/440-3PH-50Hz/60Hz

Pracovní podmínky chlazení: teplota okolí DB: 45 °C; vnitřní DB/WB jsou 30/24°C

Měděné trubky: potřeba

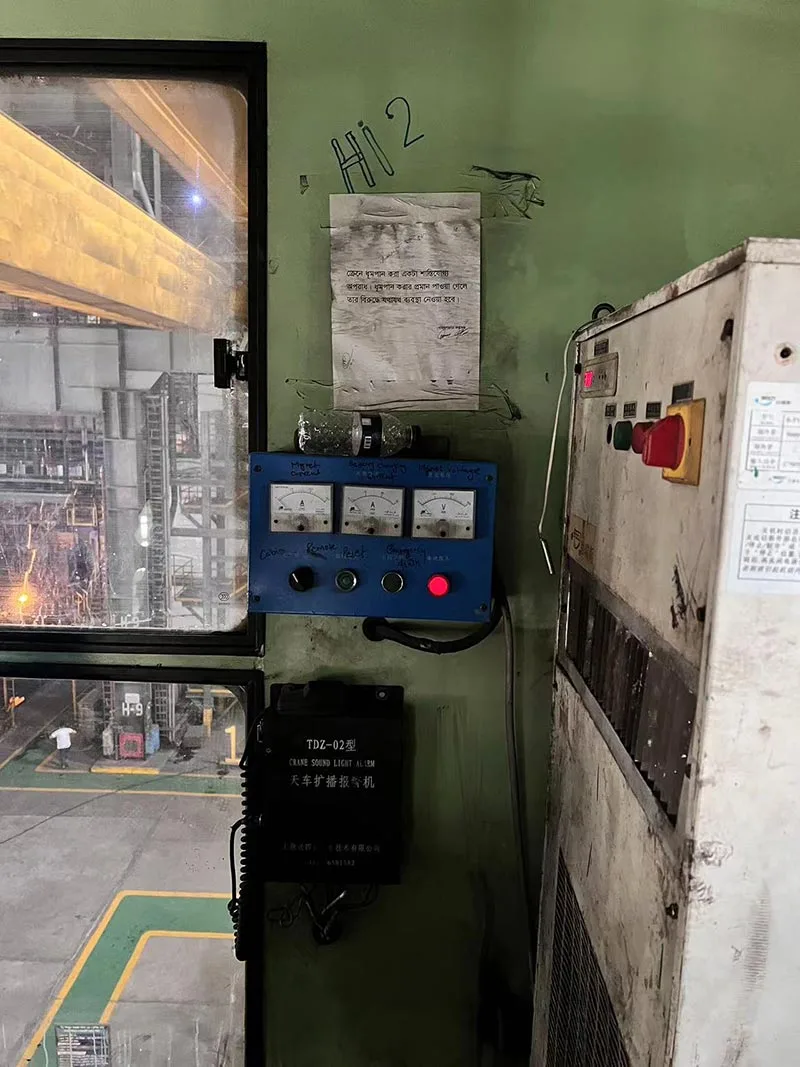

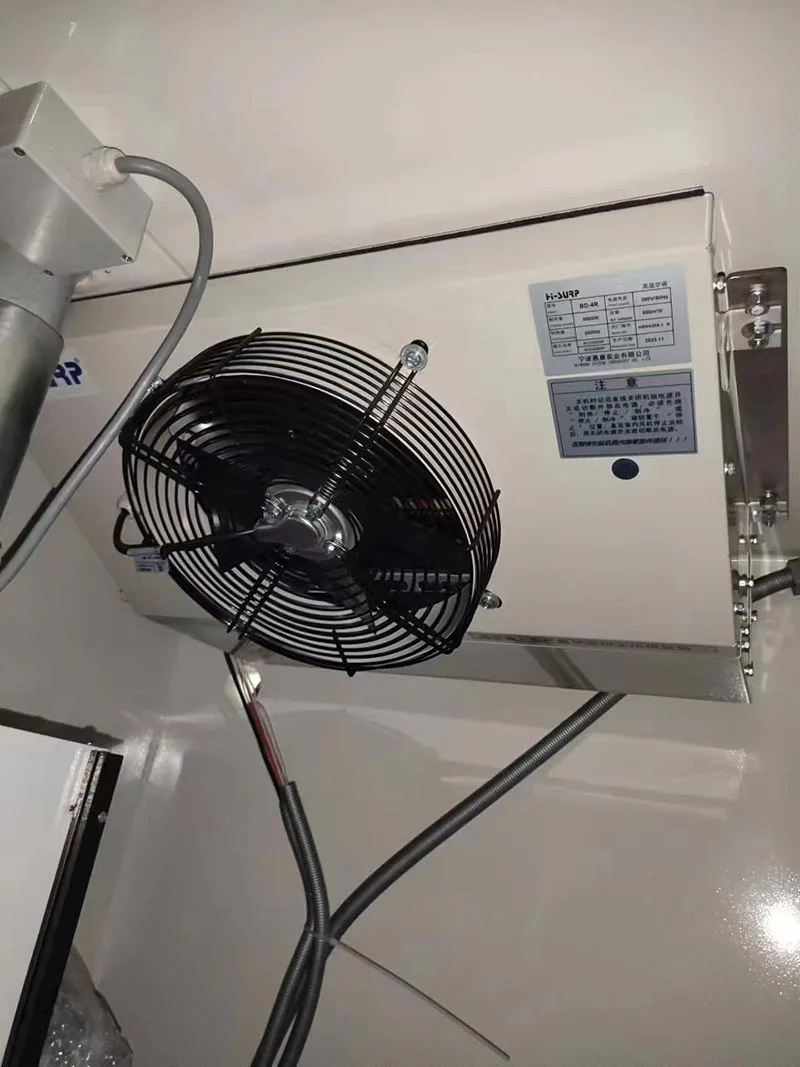

Jak nainstalovat dělené jeřábové klimatizace HISURP?

A.  Ověřte, zda instalační poloha umožňuje připojení měděných trubek a elektrického vedení;

B.  Zajistěte rovinnost, vodorovnost a dostatečnou pevnost základu a připojte venkovní jednotku k montážním nohám pomocí šroubů, matic a pružných podložek 4-M12;

C.  Vnitřní jednotka se snadno převrací, protože je vysoká a tenká, takže musí být bezpečně připojena k zadnímu panelu kabiny řidiče prostřednictvím integrovaného montážního místa pro jednotku;

D.  Jednotka by neměla být namontována na místě, kde by mohla spadnout voda, jinak by mohlo dojít k úrazu elektrickým proudem nebo úniku;

E.  Před instalací trubek s chladivem zkontrolujte, zda jsou rozhraní uzavřena a během vkládání trubek udržujte zadní rozhraní zavřené a uvnitř trubek není prach ani voda;

F.  Vnitřní a venkovní jednotky jsou připojeny k uzavíracím ventilům s hrdly měděných trubek chladiva s odpovídajícím rozměrem Φ1/2” pro vedení kapaliny a Φ3/4” pro vedení plynu. Standardní délka je 5m. Pokud musí být prodloužený, musí uživatel při zadávání objednávky upozornit;

G.  Měděné trubky musí být velmi pečlivě připojeny k ohybům pro případ, že by došlo k jejich zmáčknutí. Pro tuto operaci se doporučuje zařízení na ohýbání trubek. Poloměr ohybu je (R) ≥70 mm. Ohýbání by se nemělo opakovat v případě, že jsou trubky prasklé nebo zlomené;

H.  Vnitřní a venkovní šroubové spoje obou konců trubek musí být bezpečné a těsné (přišroubované). Svařování musí mít zaručený plochý svar a nesmí protékat;

I. 25 kg/cm² dusík je vstřikován do nízkotlakého servisního ventilu a mýdlová voda je rovnoměrně aplikována na spoje nebo svarové švy měděných trubek pro detekci netěsností. Pokud z nízkotlakého servisního ventilu nevychází žádný dusík, spustí se vakuové čerpání. Pokud je zjištěn jakýkoli únik, musí být po uvolnění dusíku odstraněn a poté je znovu provedena detekce úniku;

J.  Pokud uvnitř jednotky není umístěn žádný ohyb vodního těsnění, vodní těsnění ohybu by mělo být umístěno na výstupu z vnitřní jednotky, aby kondenzovaná voda plynule odváděla. Drenážní trubky musí být namontovány níže, než je vodní vana jednotky;

K.  Všechny vodiče a kabely musí být správně a bezpečně zapojeny podle schématu zapojení dodaného spolu s jednotkou a rozhodně je zakázáno poškrábat nebo zmáčknout kabely lisováním liniové desky atd.

L.  Napájecí vedení se zasune přes vstup napájecího a ovládacího vedení, jak je znázorněno na nákresu, a poté se připojí ke svorkám „L1, L2, L3“ a PE. Ostatní vedení by měla být vedena ve stejném směru jako napájecí vedení, jak je uvedeno ve schématu zapojení. Všechny kabely musí být při průchodu otvory pro vedení opatřeny kovovou hadicí a pevně svázány stuhami.

M.  Měděné vodiče vhodných průměrů se vyberou podle následující tabulky elektrického zapojení pro klimatizaci a zapojí se podle schématu zapojení dodaného s jednotkou.

Elektrické rozvody klimatizace

N.  Po instalaci spojovacích trubek, drátů a drenážních trubek se používají pásky k vázání měděných trubek, drátů a drenážních trubek ve vůli 200 mm až 300 mm. Musí být zajištěna dobrá tepelná izolace spojovacích trubek, protože vysoká teplota nechráněných měděných trubek může poškodit spojovací vodiče a drenážní trubky.

O.  Elektrický kryt a mřížka nasávání vzduchu vnitřní jednotky musí být dobře umístěny. Panel venkovní jednotky je umístěn zpět. Jednotka je elektrifikována a uvedena do testu provozu chlazení (na 20-30min). Pokud dojde k vibracím, netěsnosti nebo abnormální poruše atd., musí být okamžitě vyřešena. Navíc, jak používat klimatizaci, musí být uživatel informován.

P.  Pokud je jednotka vybavena ochranou proti výpadku fáze a protifázovou ochranou, je nutné zkontrolovat, zda je napájení správně připojeno v souladu s příslušnými místními předpisy (např. National Electrical Code). Napětí by nemělo být větší než ±15 % jmenovitého napětí;

Otázka: Pokud je na místě, kde je jednotka namontována, vystaveno vážnému záření ze zdrojů vysoké teploty, uživatel je povinen umístit mezi zdroje a jednotku přepážky.

Přizpůsobení splitových jeřábových klimatizací HISURP

* Antikorozní

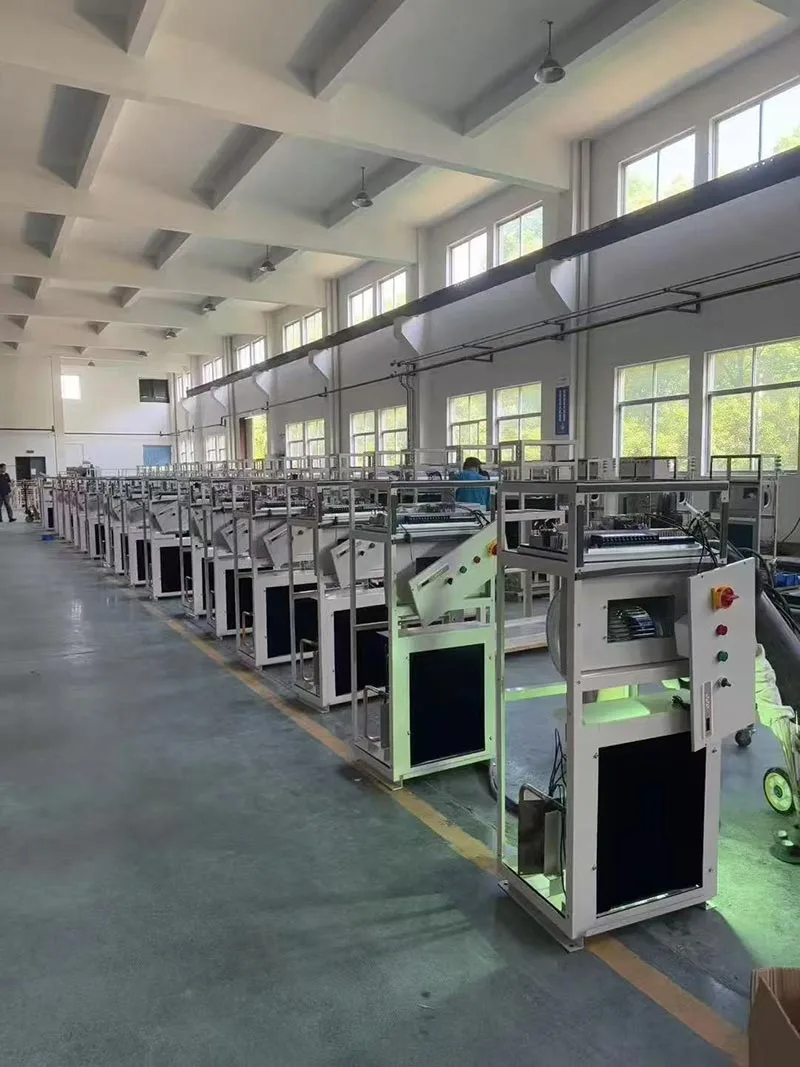

Možnosti ochrany proti korozi výměníku tepla zahrnují: lakování; elektroforéza;  nano-elektroforéza; hliníková žebra z měděné trubky. Obrázek níže ukazuje schematický diagram elektroforézy.

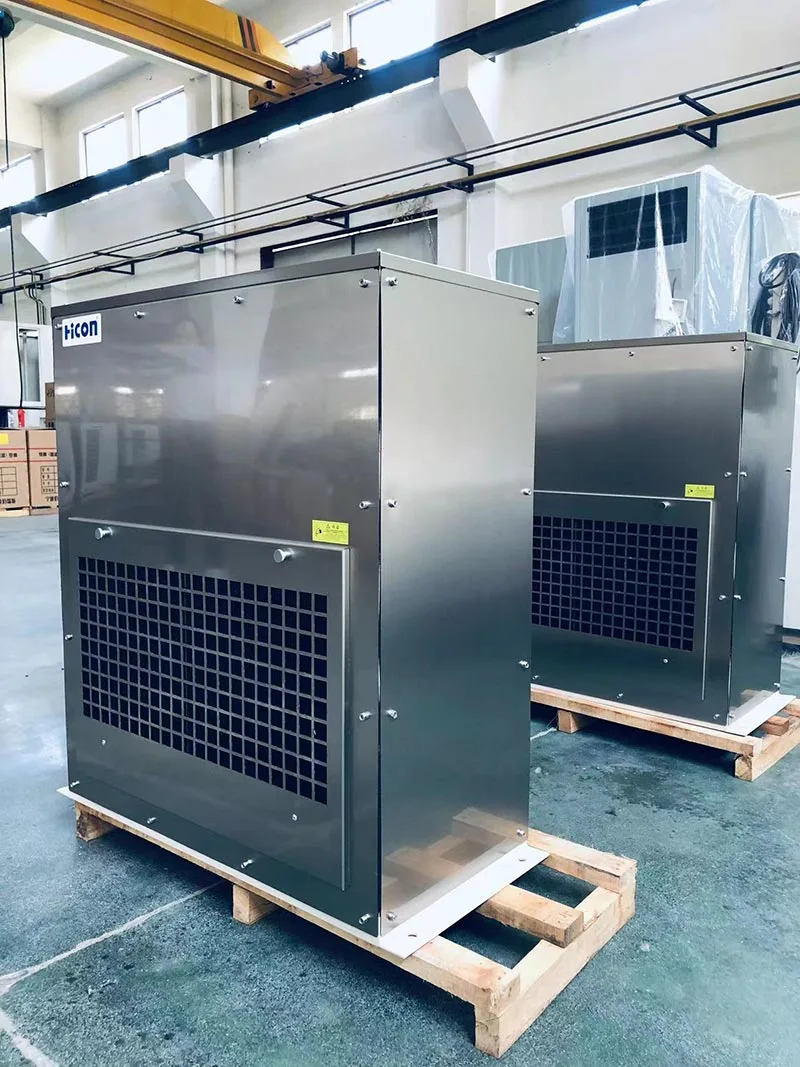

Možnosti ochrany proti korozi plechu zahrnují: lakování (standard C3); elektroforéza pozinkovaného plechu + lakování; a nerezové oceli. Na obrázku níže je schematický diagram nerezové oceli.

* Odolné proti výbuchu

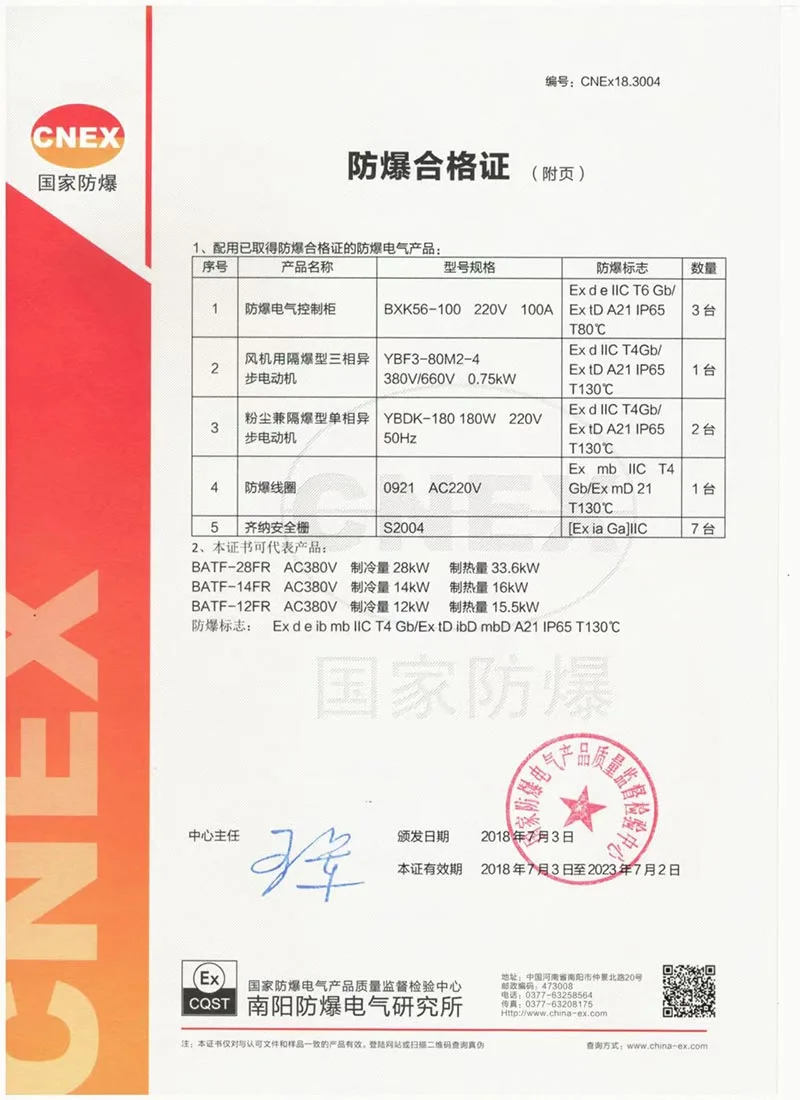

Jeřábové klimatizace HISURP Split mají certifikát CNEX.

BT4 je primárně vhodný pro zóny 2 s nebezpečnými plyny, s maximální povrchovou teplotou nepřesahující 135°C (běžněji používané).

CT4 je vhodný pro zónu 1 i zónu 2 s nebezpečnými plyny, rovněž s maximální povrchovou teplotou nepřesahující 135°C.

A HISURP může obojí.
