Vysoce účinná skříňová klimatizace pro průmyslové chladicí systémy

Skříňová klimatizace HISURP pro elektrické skříně, CNC skříně, PLC panely a průmyslové řídicí systémy

Když kupující hledají spolehlivý panelový chladič, obvykle se ptají na stejné praktické otázky: Jak udržím elektrické skříně chladné, aniž by se dovnitř dostal prach? Mám si vybrat horní nebo nástěnnou? Jak vybrat vhodný chladicí výkon?

HISURPposkytuje jasné odpovědi s produktovou řadou navrženou speciálně pro chlazení elektrických rozvaděčů, nikoli pro obecnou klimatizaci místností.

HISURP, vyráběný společností Ningbo Hicon Industry, je podporován společností se zkušenostmi s průmyslovým chlazením od roku 1972 a zaměřenou na průmyslové klimatizace a komerční klimatizace od roku 2003. S továrním závodem o rozloze 150 000 m², více než 400 zaměstnanci, 123 patenty, celosvětovými laboratořemi, laboratořemi a testovacími partnery CNAS, národní třídy a servisními partnery ABB COFCO, Novenco a Toray.

Skříňová klimatizace se také běžně nazývá panelový chladič, skříňová klimatizace nebo chladicí jednotka elektrické skříně. Jeho účel je jednoduchý, ale kritický: odstraňuje teplo z utěsněných elektrických skříní a zároveň udržuje vnější prach, olejovou mlhu, vlhký vzduch a korozivní znečišťující látky mimo citlivou elektroniku. U PLC, servopohonů, invertorů, ovládacích prvků spínačů, řídicích jednotek CNC, telekomunikačních zařízení a přesných přístrojů není tento rozdíl zanedbatelný. Přímo ovlivňuje dobu provozuschopnosti, spolehlivost a životnost.

Proč elektrické skříně potřebují speciální skříňovou klimatizaci?

Tradiční způsoby chlazení, jako jsou odsávací ventilátory nebo přirozené větrání, již často nestačí. Moderní elektrické skříně obsahují kompaktní elektronické součástky s vysokou hustotou, které generují značné teplo. Současně může vzduch v továrně obsahovat prach, vlákna, olejové výpary nebo vlhkost. Pokud skříň jednoduše vyvětráte venkovním vzduchem, můžete snížit teplo pouze dočasně a zároveň do ní vnést samé nečistoty, které poškozují elektroniku.

Proto se HISURP zaměřuje na chlazení + ochranu proti prachu + odvlhčování v jednom kompaktním řešení.

Jak funguje panelová klimatizace HISURP?

HISURP využívá princip chlazení se změnou fáze. Kompresor vypouští plynné chladivo o vysoké teplotě a vysokém tlaku do kondenzátoru, kde se ochladí na kapalné chladivo. Po přiškrcení vstupuje chladivo do výparníku a absorbuje teplo z horkého vzduchu uvnitř elektrické skříně. Chladivo se poté odpaří zpět na plyn a vrací se do kompresoru, přičemž cyklus nepřetržitě opakuje.

Základní výhody

1. Přesná regulace teploty pro stabilní provoz skříně

Uživatelé mohou nastavit pracovní teplotu uvnitř elektrické skříně podle aktuálních potřeb aplikace. Standardní rozsah nastavení teploty je +20°C až +38°C. V závislosti na modelu a požadavcích projektu lze použít mechanické ovládání nebo mikropočítačové ovládání s LED displejem.

2. Chlazení a odvlhčování v jedné jednotce

Mnoho elektrických poruch není způsobeno pouze teplem, ale kombinací tepla a vlhkosti. Jednotky HISURP poskytují odvlhčovací chlazení, pomáhají udržovat vhodnější vlhkost a teplotu uvnitř skříně a snižují riziko kondenzace a koroze.

3. Utěsněná struktura pomáhá blokovat vnikání prachu

Správně přizpůsobená nástěnná skříňová klimatizace nebo nástěnná skříňová klimatizace pracuje s utěsněným elektrickým krytem, ​​takže vnitřní vzduch zůstává izolovaný od dílenského prachu, vláken, olejové mlhy a polétavých částic.

4. Rychlá, rovnoměrná cirkulace vzduchu

Jednotka využívá vysoce kvalitní odstředivý ventilátor s externím rotorem s kompaktní konstrukcí, velkým průtokem vzduchu, vysokým statickým tlakem, nízkými vibracemi a nízkou hlučností. To pomáhá rychle ochladit skříň a omezit horká místa kolem PLC, VFD, servopohonů a napájecích modulů.

5. Účinný rotační kompresor

HISURP využívá plně uzavřený rotační kompresor s vysokou energetickou účinností a nízkou spotřebou energie. Díky vestavěným opatřením na snížení vibrací jednotka běží hladce a tiše, což je cenné v prostředích s přesným ovládáním.

6. Vysoce účinný výměník tepla

Výměník tepla využívá měděné trubky s vnitřním závitem s hliníkovými žebry, což zlepšuje výkon přenosu tepla a systém EER a zároveň podporuje stabilní dlouhodobý provoz.

7. Standardní primární filtr na straně kondenzátoru

Primární filtr na straně kondenzátoru pomáhá zabránit vnikání prachu, oleje a nečistot do výměníku tepla nebo ventilátoru, čímž zlepšuje celkovou stabilitu systému a prodlužuje životnost.

8. Nastavitelný směr výstupu studeného vzduchu

Výstup studeného vzduchu je vybaven deflektorem, takže lze upravit směr výstupu, což pomáhá optimalizovat distribuci vzduchu a činí teplotu ve skříni rovnoměrnější.

9. Flexibilní instalace a pohodlná údržba

Jednotka je kompaktní, lehká, snadno se montuje a snadno se obsluhuje. Po instalaci a připojení napájení může fungovat bez složitého uvádění do provozu ve většině standardních aplikací.

Horní nebo nástěnná: kterou byste si měli vybrat?

Toto je jedna z nejdůležitějších otázek kupujících a přímo ovlivňuje účinnost instalace a výkon proudění vzduchu.

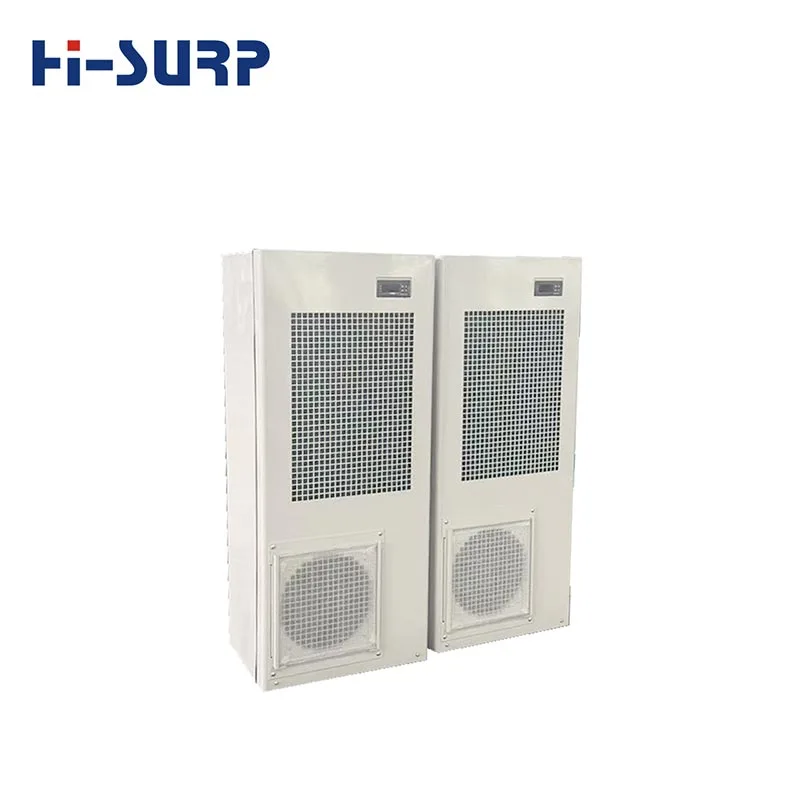

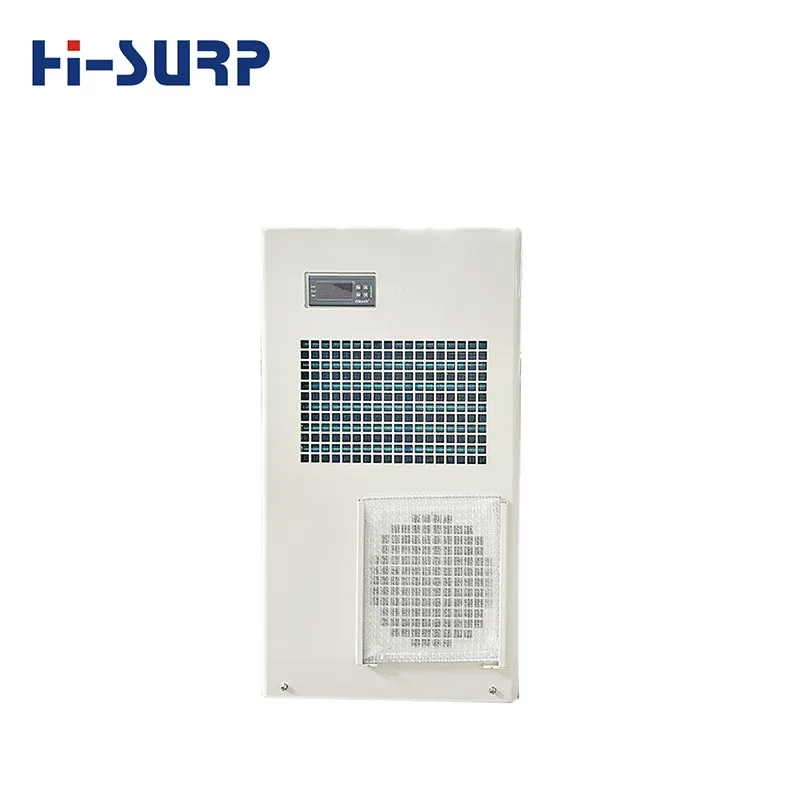

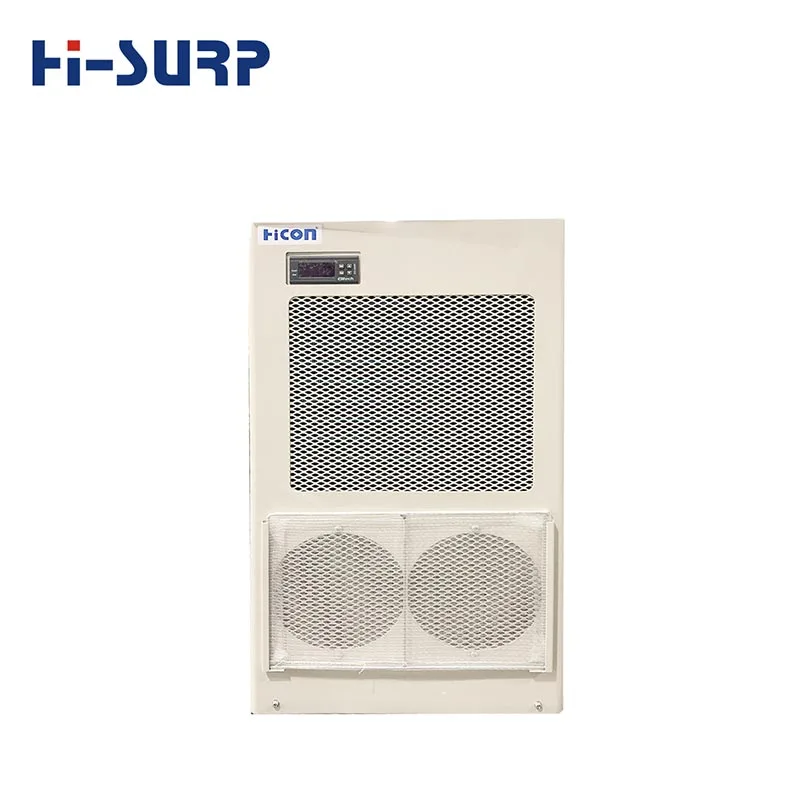

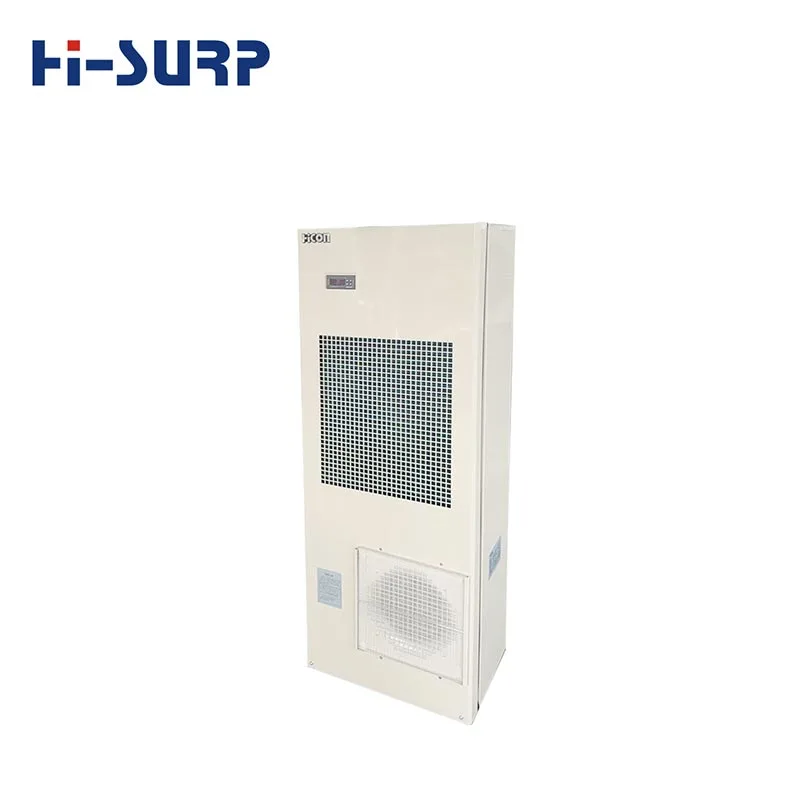

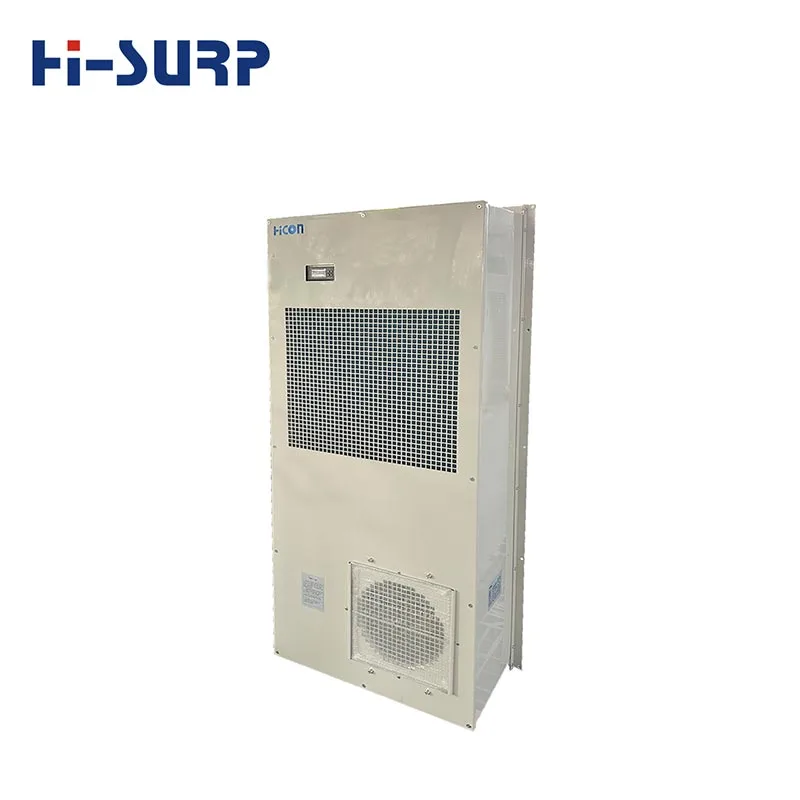

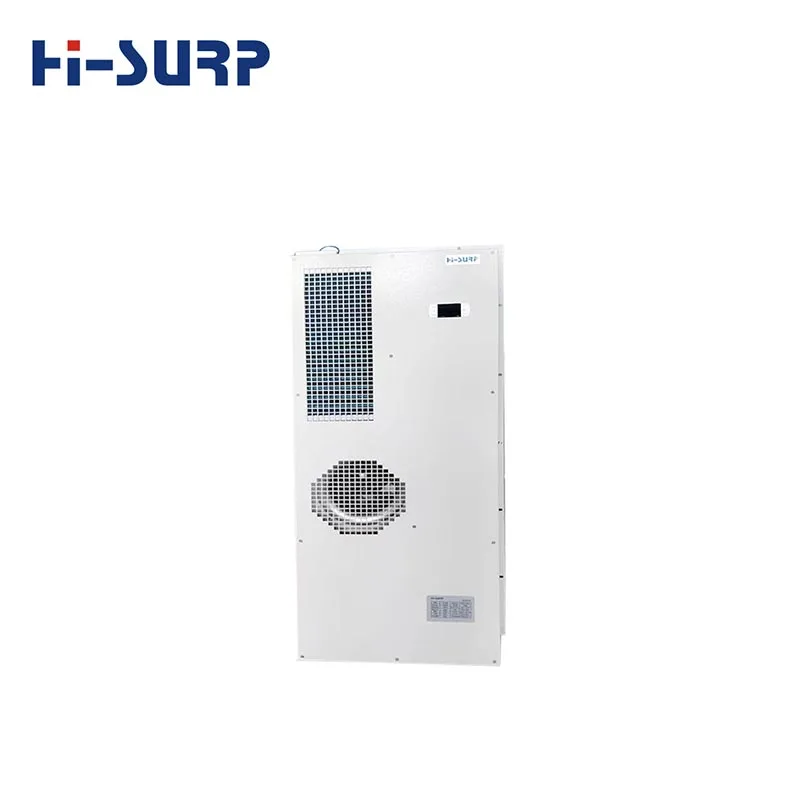

Nástěnná skříňová klimatizace je instalována na boční stěně elektrické skříně. Je to nejrozšířenější formát, protože je snadno přístupný z důvodu údržby a vhodný pro mnoho univerzálních ovládacích skříní.

Typické chladicí kapacity pro nástěnné modely:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Nejlepší pro:

- Rozvaděče CNC strojů

- rozvaděče automatizačních linek

- skříně pro telekomunikační zařízení

- invertorové a servorozvaděče

- projekty modernizace s bočním instalačním prostorem

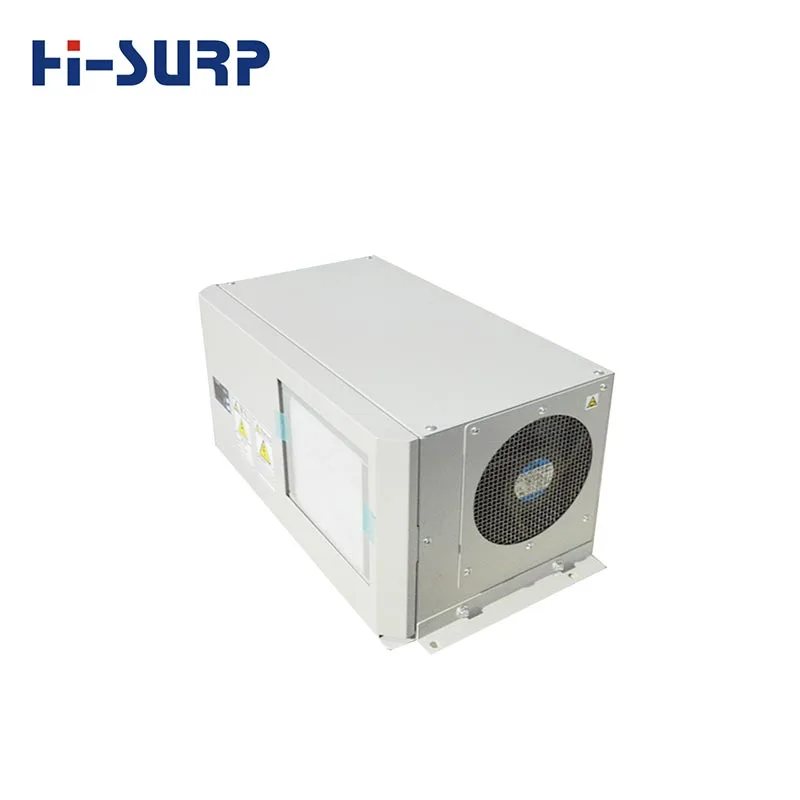

Typ namontovaný na dveře / polozapuštěný

Jedná se o bočně instalovanou verzi částečně zapuštěnou do skříně pro lepší vzhled nebo kontrolu prostoru.

Typické kapacity:

600W, 1000W, 1500W, 2000W, 2500W

Nejlepší pro:

- kompaktní linie, kde je třeba omezit vnější vyčnívání

- OEM vybavení s čistším designem integrované skříně

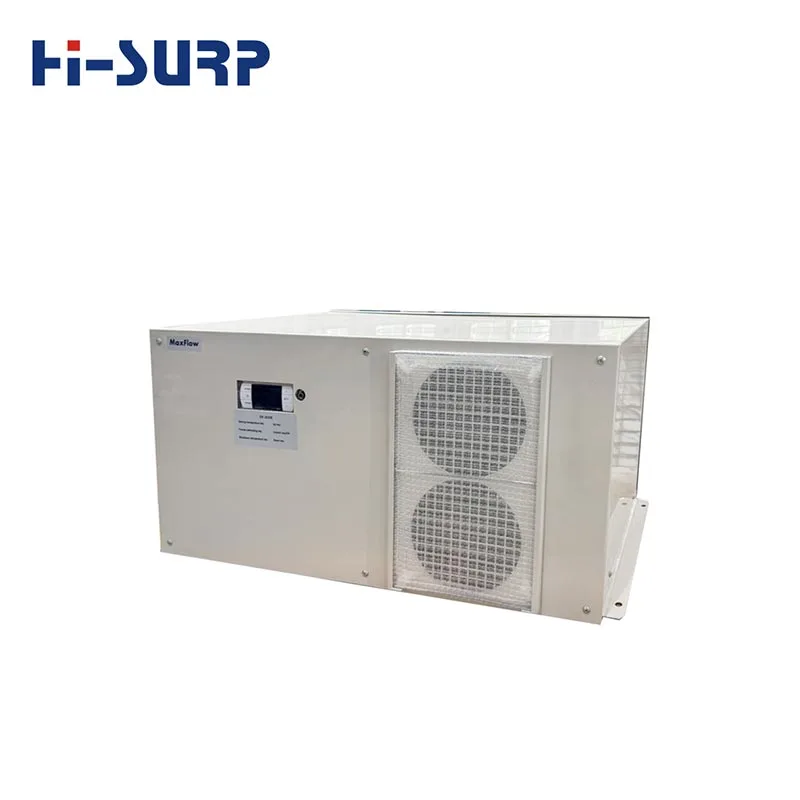

Klimatizace do horní skříně

Top Mounted Cabinet Conditioner je instalován na horní straně skříně a je zvláště užitečný, když je omezený boční prostor nebo boční dveře musí zůstat volné.

Typické chladicí kapacity:

1000W, 1500W

Nejlepší pro:

- úzké instalační uličky

- obráběcí stroje s omezenou boční vůlí

- skříně vyžadující přívod vzduchu shora dolů

Jak vybrat správnou skříňovou klimatizaci?

1. Tepelná zátěž uvnitř skříně

Vypočítejte celkové teplo uvolněné měniči, PLC, napájecími zdroji, transformátory, relé a další elektronikou. Poddimenzování vede ke špatnému chlazení; Předimenzování může zvýšit náklady a zvýšit riziko kondenzace.

2. Rozměry skříně a stav těsnění

Skříňová klimatizace funguje nejlépe s relativně utěsněným krytem. Únik vzduchu snižuje účinnost chlazení a může umožnit vnikání vlhkého nebo prašného vzduchu.

3. Okolní teplota a úroveň znečištění

Pokud je místo horké, prašné, zaolejované, vlhké nebo korozivní, je mnohem vhodnější než větrání ventilátorem uzavřený chladicí roztok.

4. Montážní poloha

Rozhodněte se včas, zda váš projekt potřebuje horní nebo nástěnnou montáž, na základě návrhu skříně a přístupu pro údržbu.

5. Stav odtoku a požadavek na kontrolu

Pokud není vypouštěcí potrubí, zvažte model s nádrží na vodu. Pokud projekt vyžaduje přesnější zobrazení a ovládání, požádejte o možnosti ovládání mikropočítačem a LED displeje.

Jak vypočítat chladicí výkon pro skříň

1. Vypočítejte povrch A = 2 × (délka × výška + šířka × výška + délka × šířka), abyste určili povrch skříně.

2. Vypočítejte teplotní rozdíl ΔT = vnější teplota mínus cílová vnitřní teplota, abyste určili rozdíl vnitřní a vnější teploty.

3. Vypočítejte prostup tepla stěnou krabice: Qs = 5,5 × A × ΔT, výsledkem je rychlost přenosu tepla.

4. Chladicí kapacita klimatizace Qo = 1,2 × (Qs + vnitřní tvorba tepla Qi), určující požadovaný chladicí výkon.

Přehled technických údajů skříňové klimatizace

Proč HISURP?

Naše výrobní síla:

HISURP je specializovaný výrobce průmyslové klimatizace s:

- Zkušenosti s průmyslovým chlazením sahající až do roku 1972

– Od roku 2003 se zaměřuje na průmyslové klimatizace a komerční klimatizace

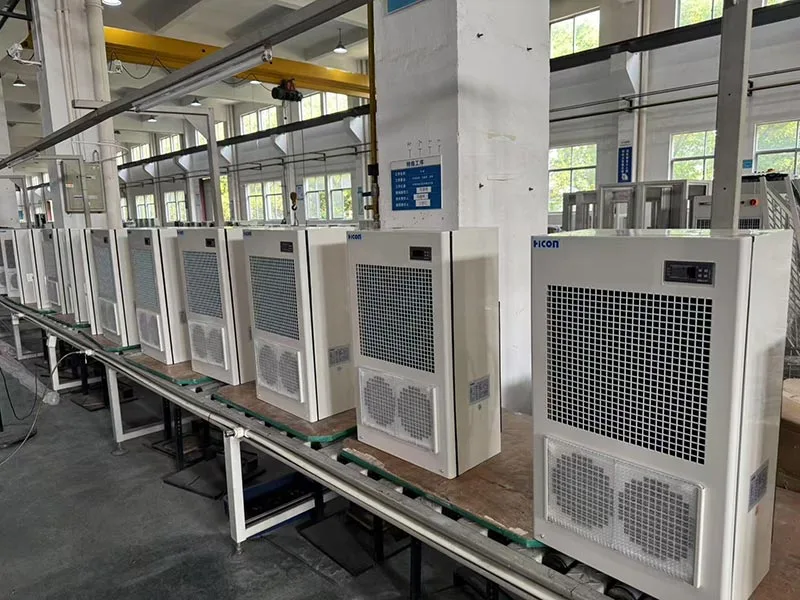

- 150 000 m² výrobní dílny

- 400+ zaměstnanců

- 123 patentů

- Laboratoře a zkušebny národní třídy CNAS

- Importovaná výrobní zařízení a vyspělé systémy kontroly kvality

- Certifikace včetně ISO9001, ISO14001, ISO45001, CE, UL, CB a dalších

- bohaté exportní zkušenosti, kabinetní klimatizace se zatím vyvážejí do: Saúdské Arábie, Řecka, Mexika, Kataru, Srbska atd.

– Nestandardní přizpůsobení pro různé scénáře: Třífázové modely napájení 460 V a DC 48 V byly hromadně exportovány do Řecka a Saúdské Arábie a přizpůsobovaly se různým specifikacím sítě, aby vyhověly regionálním požadavkům.

Kryt z nerezové oceli, vysokoteplotní modely s okolní teplotou 60 °C speciálně navržené pro skříně fotovoltaických střídačů na Středním východě; modely s rozhraním RS485 podporují dálkové čtení teplotních, proudových a poruchových kódů Modbus, což umožňuje integraci do centralizovaných monitorovacích systémů prostřednictvím hostitelských počítačů.

Technická spolupráce s japonskými specialisty

Chladicí linka skříně byla vyvinuta ve spolupráci s japonskými společnostmi včetně KOUWAKOUGYO a Apiste. To přidává hodnotu pro kupující, kteří se starají o stabilní logiku návrhu, osvědčené zkušenosti s chlazením skříně a vyspělost produktu.

Možnost přizpůsobení

HISURP může podporovat:

- přizpůsobené parametry

- různé požadavky na vzhled a barvu

- možnosti chladiva šetrné k životnímu prostředí

- řešení s pevnou frekvencí nebo proměnnou frekvencí, je-li to vhodné

- OEM a projektová adaptace

To je užitečné zejména pro výrobce strojů, výrobce rozvaděčů a zahraniční distributory.

Typická aplikační odvětví

Výrobky panelových klimatizací HISURP jsou vhodné pro širokou škálu odvětví:

- CNC obráběcí stroje

- plastové stroje

- telekomunikace

- potravinářské stroje

- textilní vybavení

- dřevoobráběcí stroje

- hutnictví

- linky na výrobu tabáku

- VFD rozvaděče

- PLC skříně

- servo řídicí systémy

- rozvaděče a přístrojové skříně

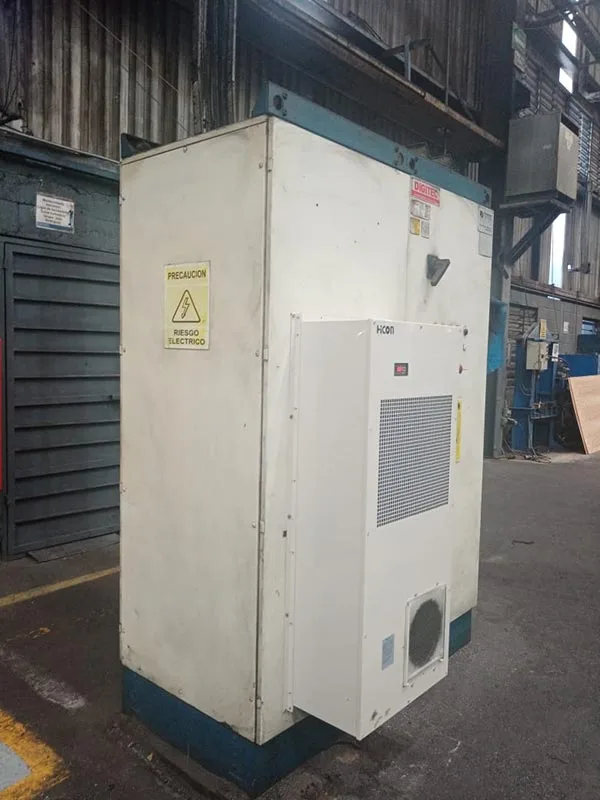

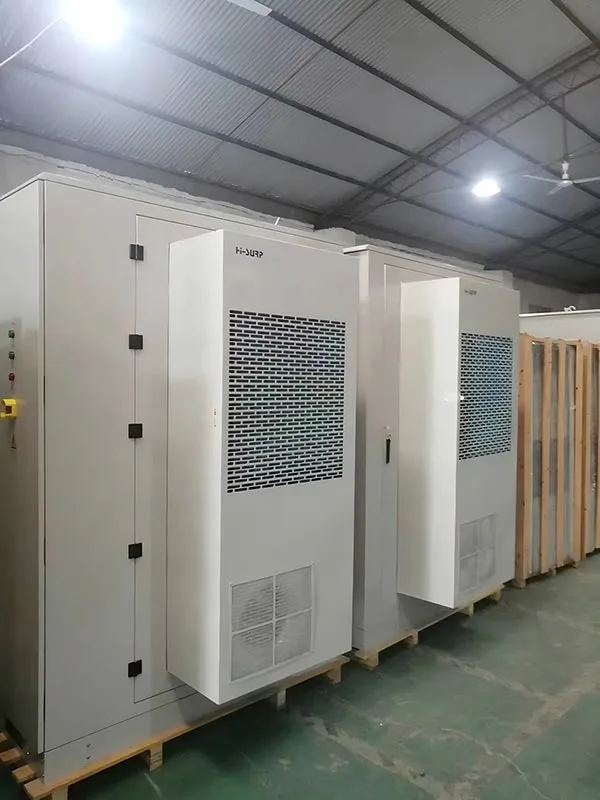

Scéna instalace
