Magneticky odolná klimatizace

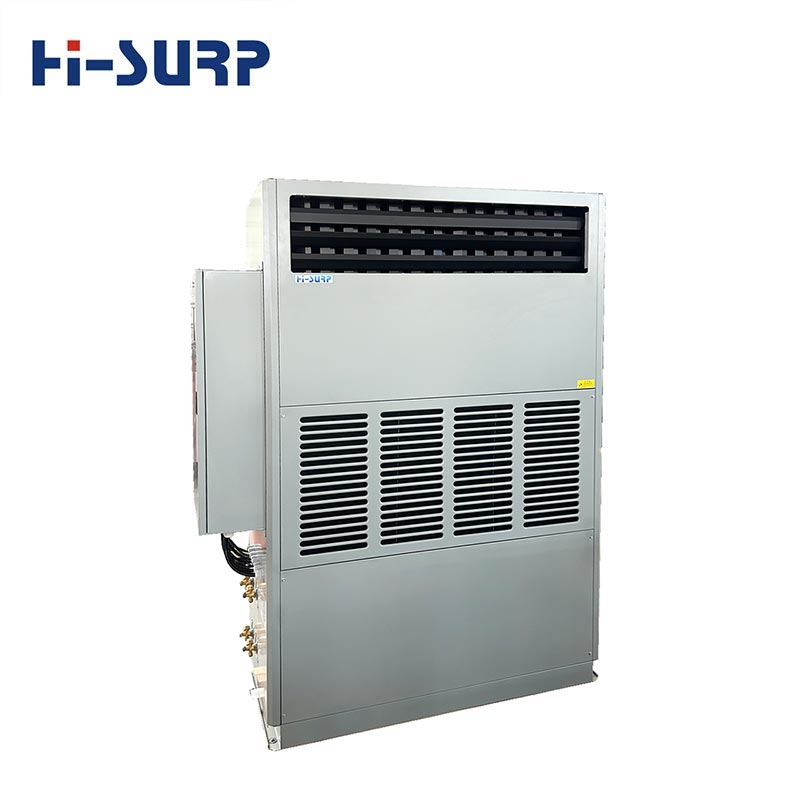

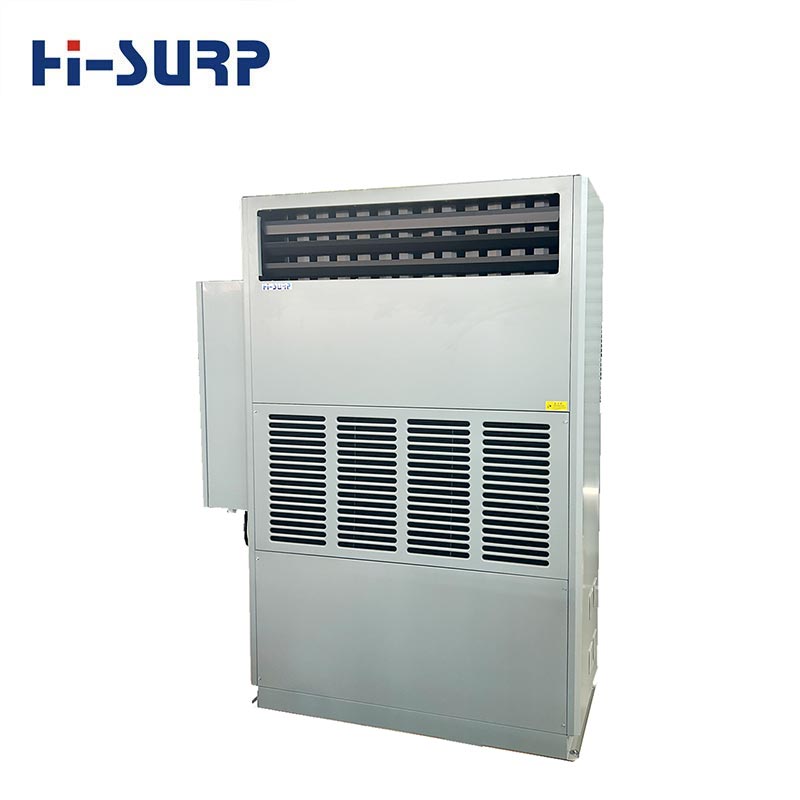

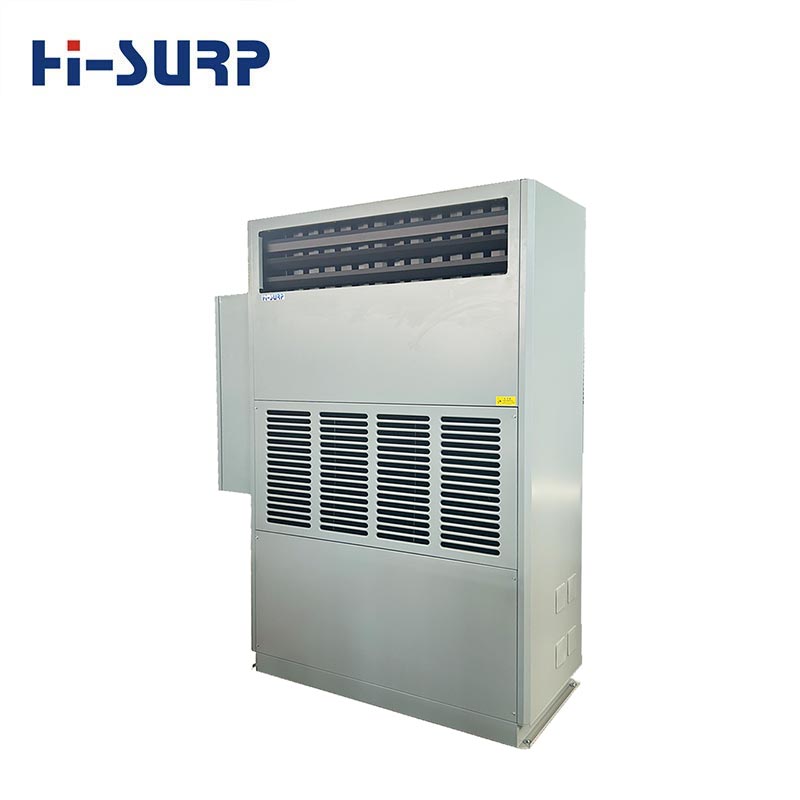

Magnetic-Resistant Air Conditioner Hisurp je průmyslová klimatizace navržená speciálně pro prostředí se silným magnetickým polem. Prostřednictvím vícevrstvého stínícího systému zajišťuje stabilní a odolný provoz jednotky v prostředí magnetického pole ≥2000GS.

Aplikace

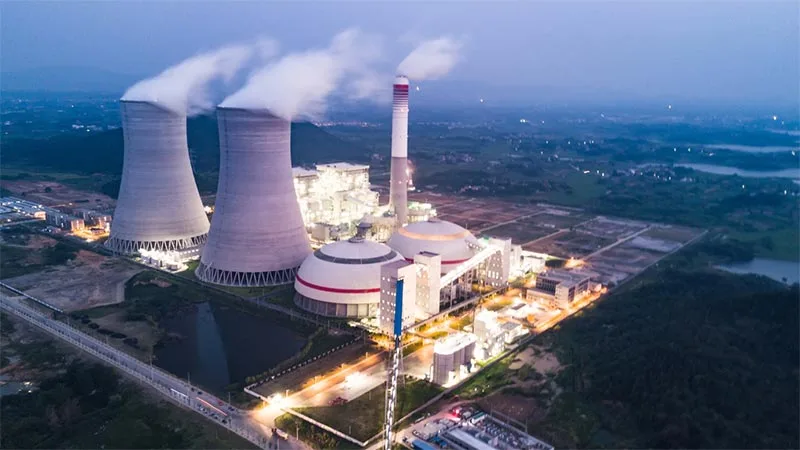

Magneticky odolná klimatizace je vhodná pro jaderné elektrárny, laboratoře s vysokým magnetickým polem, datová centra, a další místa s přísnými požadavky na elektromagnetické prostředí.

Application

Účel

Magneticky odolná klimatizace účinně potlačuje elektromagnetické rušení a zajišťuje stabilní provoz řídicí systém, prodlužuje životnost zařízení a zajišťuje bezpečnost průmyslové výroby.

Princip stínění

Materiál stínění

Využití materiálů s vysokou permeabilitou, jako je železo a nikl, k pohlcování a vedení magnetických polí, čímž se snižuje magnetické pole průnik pole (pro nízkofrekvenční elektromagnetická pole).

Využití vysoce vodivých materiálů, jako je měď a hliník, k vytvoření kožního efektu na magnetická pole (např vysokofrekvenční elektromagnetická pole).

Strukturální stínění

Zlepšení účinnosti stínění prostřednictvím správného návrhu tloušťky stínící vrstvy a mezer, zajištění vnitřní součásti zařízení nejsou ovlivněny rušením magnetického pole.

Uzemnění Stínění

Uzemnění stínícího tělesa, využívající zemi jako smyčku magnetického pole, snižuje dopad magnetických polí na vnitřní vybavení.

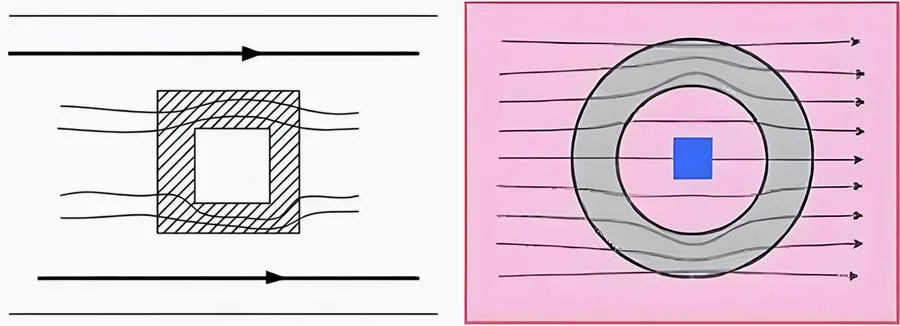

Schéma bypassu magnetického pole (nízkofrekvenční elektromagnetická pole)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

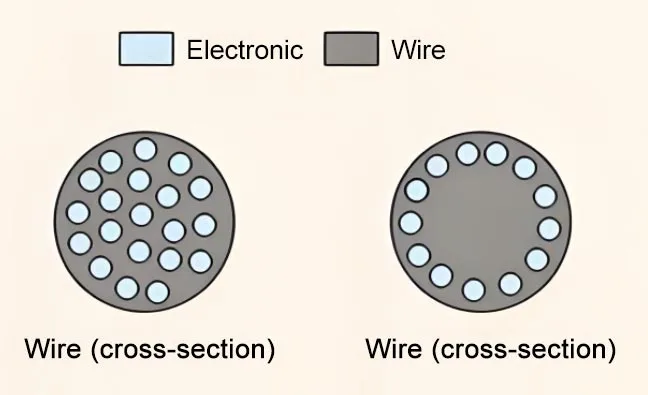

Schéma působení magnetického pole na kůži (vysokofrekvenční elektromagnetická pole)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

Plán implementace stínění pro elektrický řídicí systém

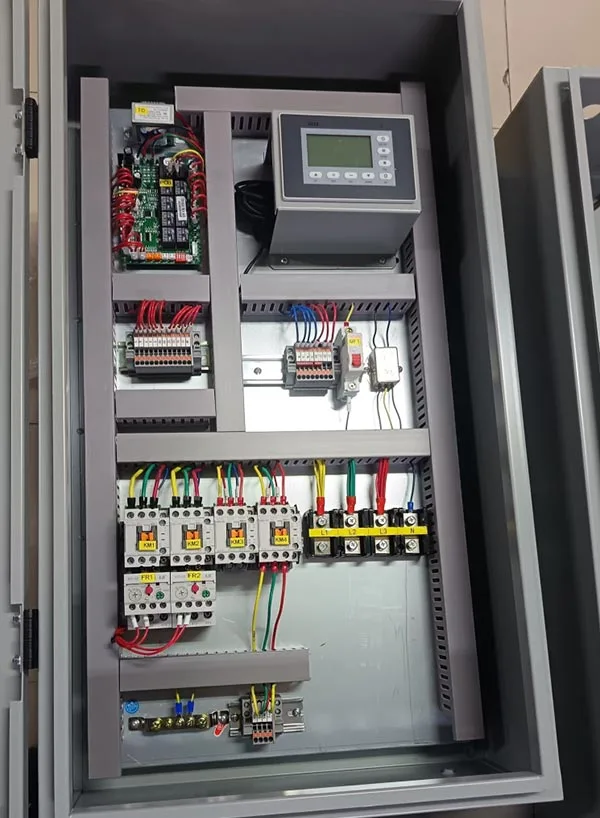

Nezávislá elektrická ovládací skříňka

S využitím plně uzavřeného kovového ovládacího boxu vytváří efekt Faradayovy klece, účinně stínící proti vnějším interference magnetického pole.

Independent Electrical Control Box

Filtr EMI

Všechny příchozí a odchozí linky jsou převedeny pomocí EMI filtrů pro potlačení vysokofrekvenčního rušení a zajištění stabilní přenos signálu.

Systém uzemnění

K dispozici je nezávislá stíněná zemnící svorka, oddělená od hlavního uzemňovacího systému zařízení. The zemnící odpor je ≤0,1Ω, aby bylo zajištěno účinné uzemnění.

Projektové případy

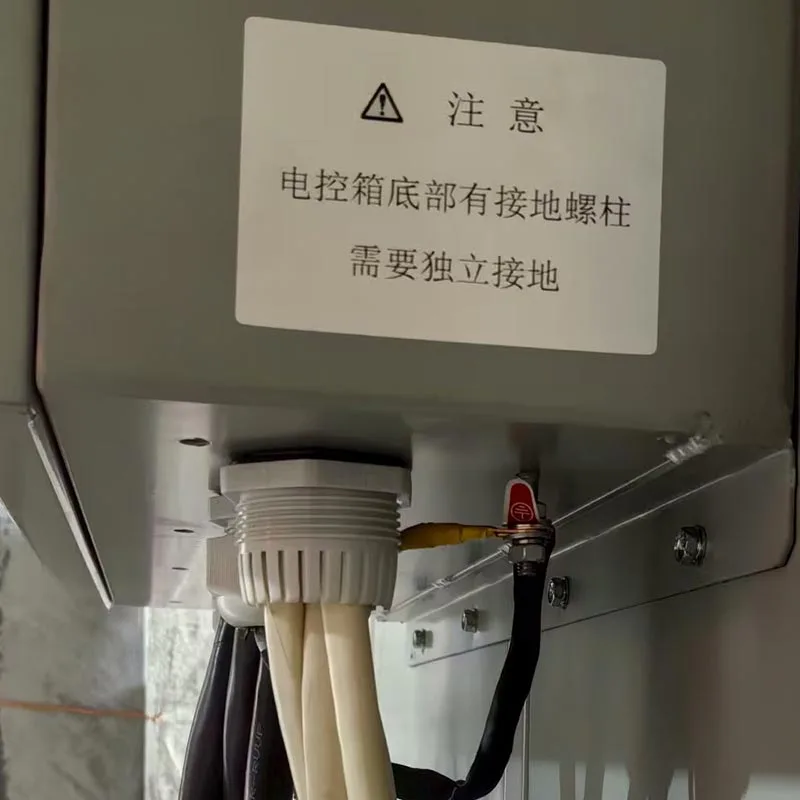

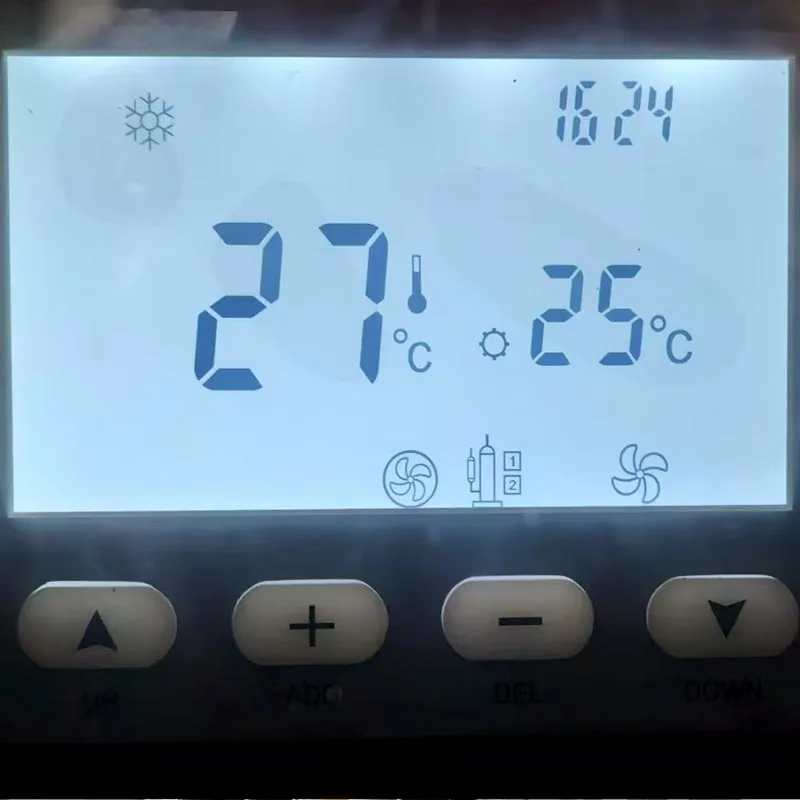

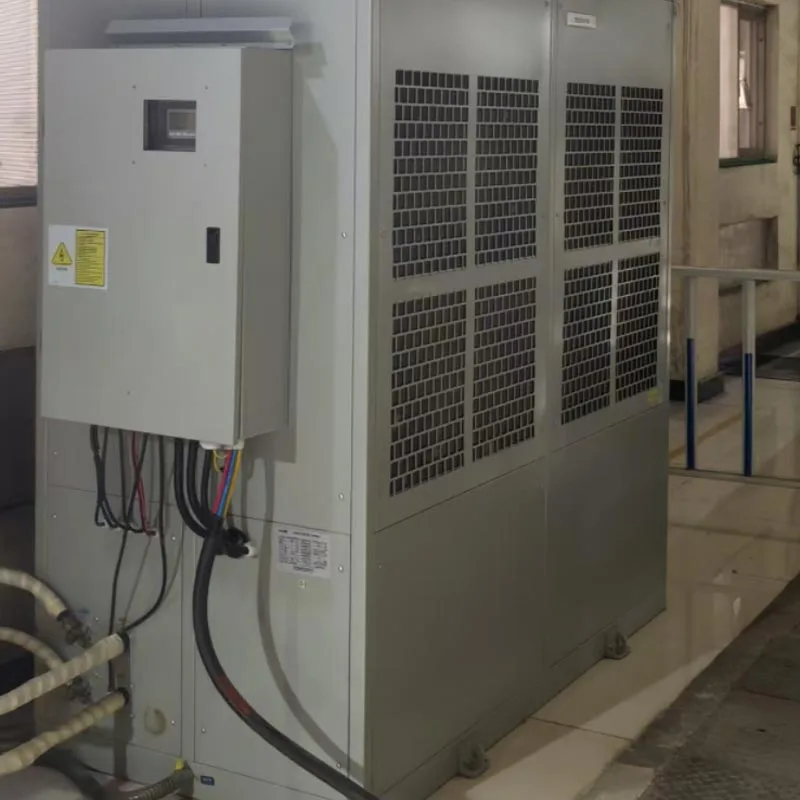

Nová společnost zabývající se materiály má sílu vnějšího magnetického pole 800 GS a vnitřní sílu magnetického pole 2200 GS, která klade extrémně vysoké nároky na antimagnetický výkon svých klimatizačních zařízení.

Magneticky odolná klimatizace Hisurp je vybavena nezávislou elektrickou ovládací skříní, stíněnými kabely a antimagnetický motor, který účinně řeší problém rušení magnetického pole.

S následující zpětnou vazbou na obrázky:

Project CasesProject CasesProject CasesProject Cases
