Produkty
Skrytá jednotka Fan Coil
  • Skrytá jednotka Fan CoilSkrytá jednotka Fan Coil
  • Skrytá jednotka Fan CoilSkrytá jednotka Fan Coil

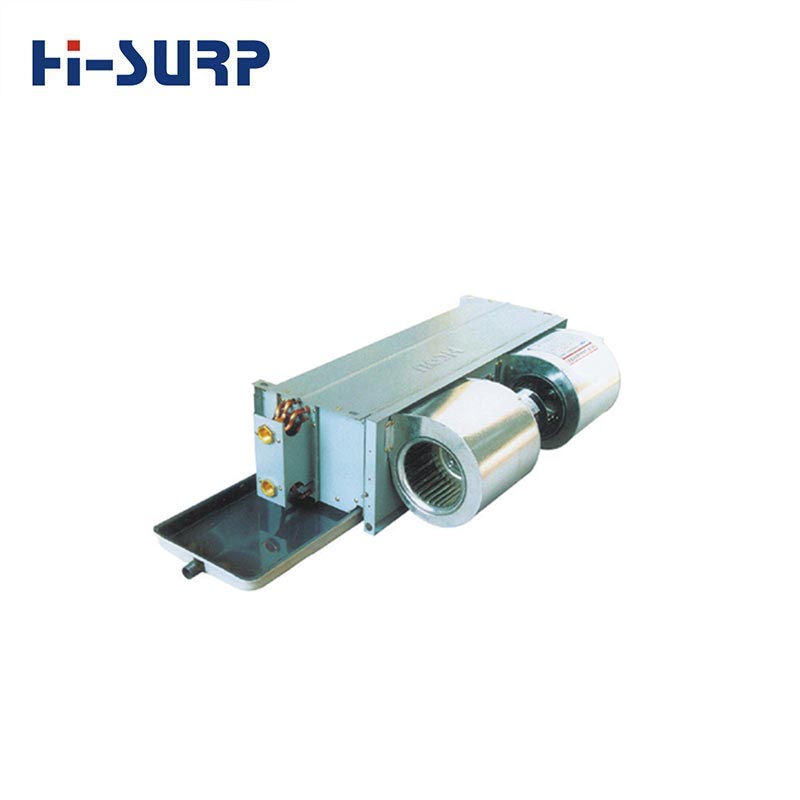

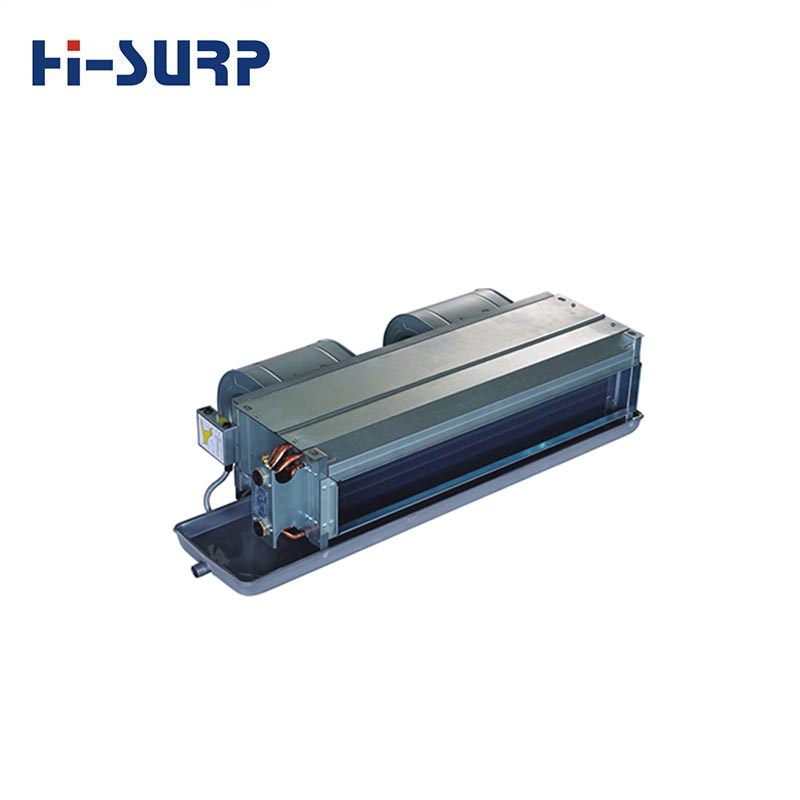

Skrytá jednotka Fan Coil

Skryté fancoilové jednotky Hisurps mohou být široce používány v semi-centralizovaných klimatizačních systémech, jako jsou hotely, nemocnice, byty, vily, kancelářské budovy atd. Tento produkt absorboval podstatu podobných produktů doma i v zahraničí a zaměřuje se na budoucí vývoj klimatizací. Jedná se o vysoce kvalitní produkt klimatizace pro nové století.

Typy

Série fancoilových jednotek zahrnuje několik typů: horizontální skryté, horizontální exponované, vertikální skryté, vertikální odkryté, kazetové, nástěnné a sloupové, s více než stovkou specifikací. Uživatelé si mohou vybrat vhodně podle různých podmínek projektu (obecně jsou hlavní horizontální skryté fancoilové jednotky typu, ale jednotky s vysokým statickým tlakem a jednotky s boxy zpětného vzduchu mohou být také konfigurovány podle potřeb uživatele).

Komponenty

Bez ohledu na typ nebo specifikaci se podomítkové jednotky Fan Coil skládají hlavně ze součástí, jako je ventilátor (oběžné kolo, spirála), motor, výměník tepla (cívka), vzduchový filtr a elektrický regulátor.

Specifikace

model MFP-34KM-(Q)M1 MFP-51KM-(Q)M1 MFP-68KM-(Q)M1 MFP-85KM-(Q)M2 MFP-102KM-(Q)M2 MFP-136KM-(Q)M3 MFP-170KM-(Q)M3 MFP-204KM-(Q)M3 MFP-238KM-(Q)M3 MFP-255KM-(Q)M4 MFP-272KM-(Q)M4
model panelu MB-SD11M1 MB-SD11M2 MB-SD11M3 MB-SD11M4
napájení 220 V, 50 Hz, 1 Ph
objem vzduchu H m3/h 380 550 680 880 1050 1380 1750 2050 2200 2500 2720
M 300 440 540 700 840 1100 1400 1640 1760 2000 2040
L 230 330 410 530 630 830 1050 1230 1320 1500 1360
statický tlak Pa 0 0 0 0 0 0 0 0 0 0 0
chladící kapacita TH H W 2000 3000 3800 4900 5800 7500 9800 11000 12000 13400 15000
BTU/h 6824 10236 12966 16719 19790 25590 33438 37532 40944 45721 51180
SH W 1400 2200 2850 3500 4250 5500 7150 8250 9100 10100 11175
BTU/h 4777 7506 9724 11942 14501 18766 24396 28149 31049 34461 38129
TH M W 1700 2550 3250 4150 4950 6400 8350 9350 10200 11100 12450
SH W 1150 1800 2350 2850 3500 4550 5950 6850 7650 8350 9560
TH L W 1400 2050 2600 3400 4000 5200 6750 7600 8300 9200 10300
SH W 950 1400 1850 2300 2800 3600 4700 5450 6000 6700 8400
topný výkon H W 3100 4700 5900 7600 9000 11600 15200 17100 18600 21400 24000
M W 2650 4000 5000 6450 7650 9850 12900 14550 15800 17200 19900
L W 2100 3150 3950 5100 6050 7750 10200 11450 12450 12900 15200
hluk H 0 Pa dB(A) 37 39 44 42 45 46 48 50 52 52 53
příkon H 0 Pa W 30 37 50 63 80 125 150 190 210 220 240
objem průtoku vody m3/h 0.34 0.51 0.65 0.83 0.99 1.28 1.67 1.87 2.04 2.28 2.55
pokles tlaku vody kPa 23 27 26 28 27 26 35 36 42 43 45
FCEER 61 71 68 68 65 55 57 51 50 52 53
FCCOP 94 112 105 106 100 84 89 80 77 83 85
dimenze vodovodního (vstupního a výstupního) připojovacího potrubí v ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4"
ven ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4" ZG3/4"
cívka typ vysoce účinná měděná trubka k opotřebení Hydrofilní hliníková cívka
rozměr potrubí pro odvod vody mm ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26 ¢26
odčerpávána čerpadlem čistý rozměr (mm) jednotka D׊×V mm 592*592*242 750*750*242 840*840*242 840*840*292 946*946*292
panel 650*650*40 850*850*40 950*950*40 950*950*40 1050*1050*40
čistá hmotnost jednotka kg 15.4 16.3 16.5 21.2 21.6 24.9 27.8 28.1 28.3 31.5 33.1
panel 2.2 4.5 5.4 5.9
vyčerpaný přírodou čistý rozměr (mm) jednotka D׊×V mm 592*592*340 750*750*340 840*840*340 840*840*390 946*946*390
panel 650*650*40 850*850*40 950*950*40 1050*1050*40
čistá hmotnost jednotka kg 17 17.3 17.5 22.4 22.8 26 29.1 30 30 33.2 34.8
panel 2.2 4.5 5.4 5.9 5.9

Kontrola kvality

1. Návrh, výroba a prodej každé podomítkové fan-coilové jednotky jsou přísně prováděny v souladu s Systém zajištění kvality ISO9001:2000 pro zajištění spolehlivosti produktu.

2. Každá podomítková fan-coilová jednotka prochází přísným testováním podle národních norem a prochází plně výkonná testovací platforma akreditovaná Národním dozorem nad kvalitou kompresorů a chladicích zařízení Střed. Všechny výkonnostní ukazatele splňují nebo překračují požadavky národních norem. Kvalita produktu je stabilní a provoz je spolehlivý a získává jednomyslnou chválu od uživatelů doma i v zahraničí.

: Výrobce skrytých fan-coilových jednotek
